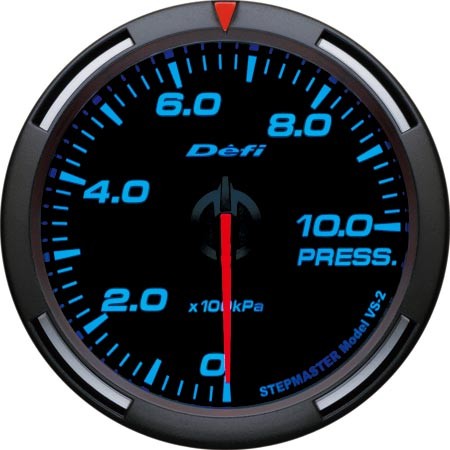

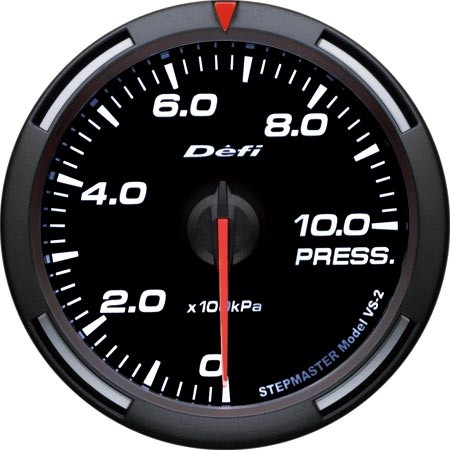

Racer Gaugeは2019年12月を以って生産終了しました。 Racer Gauge(レーサーゲージ)は完全独立作動でコントロールユニット不要、ワーニング、ピーク、メモリーなどの機能をあえて削ぎ落とし、手に届きやすいDefiを目指して開発したメーターです。リンク式ではないので、電源は1台ずつ配線する必要があります。 大きさはΦ52、60、80の3種類あり、52、60はターボ計・圧力計・温度計・排気温度計・電圧計、80はタコメーターのみです。 80のタコメーターのみピークやワーニングの機能があります。詳細はΦ80機能のページをご参照ください。 照明方式はBFタイプの自発光方式を継承、また、指針を動かすムーブメント本体は自社製のSTEPMASTER Model VS-2を国内で初採用、Defiならではの美しい照明と精度を実現しています。 配線の断線・ショートの自己診断機能付きです。 IGN OFF時 ブルーレーサーゲージ IGN ON時 レッドレーサーゲージ IGN ON時 ホワイトレーサーゲージ IGN ON時 上の画像はΦ52です。 「BF」はブラックフェースの頭文字を取ったもので、イグニッションOFF時は真っ暗で文字板が見えないタイプのメーターに冠した名称です。BFタイプのメーターはイグニッションONと同時に照明が点灯し、昼間でも文字や目盛りが照明によって表現されます。 Racer GaugeはBFのように自発光式ですが、表面のガラスにスモークがかかっているBFメーターとは異なり、ガラスは透明です。文字板全体を黒くすることで照明が点灯していないときは文字や目盛りが見えないようになっています。よって、指針の赤は照明が点灯していないときでも見えています。 メーターの大きさはΦ52mm、Φ60mm、Φ80mmがあり、照明のバリエーションはブルー・レッド・ホワイトの3色です。(照明色の切り替えはできません。) Φ52と60のバリエーションはターボ計・圧力計・温度計・排気温度計・電圧計の5種類です。 Φ80はタコメーターのみで、9000rpmと11000rpmがあります。 ※Defi-Link ADVANCEシステムやDefi-Link システムにはリンクできません。また、操作ユニットは不要です。 主な仕様・機能・特長 単独動作 市販アタッチメント必要 自社製モーター：VS2(Φ50・60)、STS26A(Φ80) ユニット不要/リンク不可 表示色：文字板 黒 照明色：ホワイト/レッド/ブルー LED照明 照明ON/OFF：車両イルミSW連動 オープニングセレモニー/エンディングセレモニー サイズ：Φ52/Φ60/Φ80 対応気筒数：1・2・3・4・5・6・8 (タコメーターのみ） 専用取付台付属 ラインナップ ターボ計 圧力計 温度計 排気温度計 電圧計 タコメーター(Φ80のみ) ムービー 取付・取扱い上の注意 Defi-LinkシステムやADVANCEシステムとリンクすることはできません。 単体で動作します。コントロールユニットは不要です。詳細は取扱説明書をご参照ください。

Φ52&60シリーズ ステッピングモーター”STEPMASTER Model VS-2″採用によりなめらかな動き IGN ONで目覚める自発光式メーター（IGN OFF時に指針が見えるタイプ） IGN OFF時 ブルーレーサーゲージ IGN ON時 レッドレーサーゲージ IGN ON時 ホワイトレーサーゲージ IGN ON時 Defi専用開発した高輝度LEDを採用した美しく均一な照明 稲妻のように光るフラッシュセレモニーによるオープニング/エンディングセレモニー採用 オープニング エンディング オープニングセレモニー中に配線の断線・ショートを診断 (a)断線診断 誤配線やセンサーの故障、ハーネスの断線があった場合にメーターの250度から260度の間を指針が動きます。 (b)ショート診断 センサーやセンサーハーネスがショートしている場合にメーターの10度から20度の間を指針が動きます。 最大振れ角270度で高い視認性確保 ユニットレスで単独接続 専用取付台とメーターホルダー付属（タコメーターはインジケーターとスイッチ付属） 赤い三角マークをワーニング等の目安として使用できるレギュラーポジションベゼル付属 ワーニングの目安などに▼印を設定することが可能です。 Φ80タコメーター STS26Aステッピングモーター採用 Defi-Link Meter、D.S.S.C.など、高精度なDefiのアナログメーターシリーズに採用しているステッピングモーター「ステップマスターSTS26A」を採用し、非常に高い精度で回転数を表示します（最大振れ角270°を4600分割・0.057°でマイコン制御）。ありとあらゆるプロモータースポーツに耐えうるクイックレスポンスも備えています。 2段階圧縮スケール 11000rpmスケールの文字板は、2段階の圧縮スケールとしました（1500回転までアイドリング調整のために100rpm刻み、1500から3000回転は250rpm刻み）。見やすく機能的なデザインです。 IGN ONで目覚める自発光式メーター（IGN OFF時に指針が見えるタイプ） 赤色発光指針と発光文字板を組み合わせることで、ハイコントラストで鮮明な視認性を確保しています。 「オープニング」、「エンディング」、２つのセレモニーで演出 IGN ON/OFFに連動して、文字板、指針、各LEDが点灯／消灯のセレモニーで演出します。Φ52、60シリーズと連動します。 ピークメモリー機能 走行中のピーク値をメモリーし、走行後に確認できます。ピーク値を表示している間はメーター内のピークLED(青)が点灯します。リセットも可能です。 昼夜独立５段階調光機能 ５段階、夜５段階+減光キャンセルの独立した照明の輝度調整が可能。また、夜はイルミスイッチ連動で減光します。 音と光で警告するダブルワーニング 2段階のワーニング値が任意で設定でき、設定値を超えるとブザー音と共に文字板のLEDが点灯/点滅でワーニング発生を知らせます。 専用の大型インジケーター付属 文字板のLEDとは別に、緑と赤で光る大型インジケーター付属によりワーニングの瞬読性が一層向上しています。インジケーターはワーニング1段階目に緑、2段階目に赤で点灯します。 脱着可能専用スイッチ D.S.S.C.で培ったスイッチ形状を継承し、レースシーンを含め様々な使用環境において優れた操作性を実現しました。メーター周囲に固定できます。ハーネスの長さを50cmとしたことで、取り外して他の場所に固定することも可能です。スイッチ部分は文字板照明の色に合わせて夜間照明が点灯します。（スイッチ照明の明るさは調整できません。） 専用取付バンド＆バックケース 専用の頑丈な取付台や取付バンドをご用意しました。メーターのアルミボディをしっかりと固定し、ブレのない視認性を確保します。スイッチユニットやインジケーターはメーターの周りに角度を変えて固定することができます。スイッチユニットはメーターから離してお好きな位置に取り付けることも可能です。また、ハーネスをすっきり収納できるようにバックケースにハーネス収納機構を設けました。 不揮発メモリーを採用 レースシーンなどのカットオフ対応可能となり、カットオフ後もワーニング設定値、ピーク値、気筒数設定などの設定値を記憶しています。 ■レギュラーポジションベゼル Φ52と60のメーターでご好評いただいているレギュラーポジションベゼルのΦ80用を標準装備としました。2段階のワーニング設定の他にもう1つのポイントを▼印で設定することが可能です。 ※本製品は発光色の切り替えはできません。
